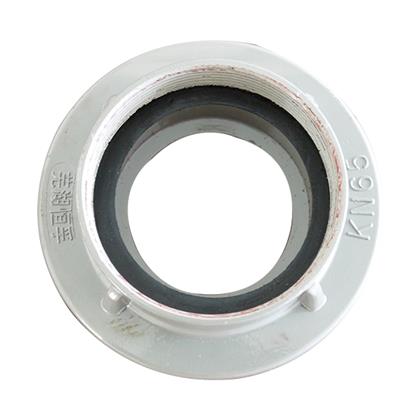

KN65內扣式接口
產品型號:KN65
產品介紹:消防水帶接口是消防系統中不可缺少的消防配件,用于水帶加長、消火栓、水槍之間的連接,以便輸送水或泡沫混合液進行滅火。內扣式消防接口是依靠兩對扣爪與內滑槽相連接的接口。
內螺紋固定接口是裝在消火栓、消防水泵等出水口處,用于連接水帶。主要靠橡膠密封圈于鋁合金壓合圈密封。它由本體、壓合圈合平面密封圈組成,一端為管螺紋,一端為內口式。
本公司生產的KD型、KN型、KY型內扣式消防接口,產品鑄件采用機械壓鑄加工生產工藝,表面采用陽極氧化防腐處理。
| 序號 | 檢驗項目 | 標準要求 | 檢驗結果 | |||
| 1 |
基 本 尺 寸 /mm |
d | G2 1/2〞 | 合格 | 合格 | 合格 |
| D | 111 0-1.4 | 109.71 | 109.85 | 109.82 | ||
| D1 | 98 0-0.87 | 97.87 | 97.72 | 97.84 | ||
| D2 | 90 0-0.87 | 89.97 | 89.86 | 89.82 | ||
| D3 | 76 +0.740 | 76.52 | 76.42 | 76.56 | ||
| m | 12 0-0.70 | 11.5 | 11.77 | 11.62 | ||
| n | 5.5±0.09 | 5.51 | 5.56 | 5.54 | ||
| L | ≥52 | 52.53 | 52.46 | 52.41 | ||
| l | 22 0-0.84 | 21.97 | 21.88 | 21.91 | ||
| 2 | 外觀質量 | 應符合GB12514.1中4.2的要求。 | 合格 | |||
| 3 | 標志 | 在接口表面醒目處應清晰地標出型號、規格、商標或廠名等永久性標志 | 合格 | |||
| 4 | 抗跌落性能 | 除內、外螺紋固定接口外,其他接口從1.5m高處自由落下5次,應無損壞。試驗后應能正常操作使用 | / | |||
| 5 | 耐腐蝕性能 | 接口經96h連續噴射鹽霧腐蝕試驗后,接口表面應無起層、氧化、剝落或其他肉眼可見的點蝕凹坑。試驗后應能正常操作使用 | 合格 | |||
| 6 | 密封性能 | 在0.3MPa水壓下,不應發生滲漏現象 | 合格 | |||
| 在公稱壓力水壓下,不應發生滲漏現象 | 合格 | |||||
| 7 | 水壓強度 | 接口在1.5倍公稱壓力水壓下,不應出現可見裂縫或斷裂現象。試驗后應能正常操作使用 | 合格 | |||
| 8 | 操作力矩/N.m | 0.5~2.5 | 1.9 | 1.9 | 1.8 | |
| 9 | 材料 | 鋁鑄件應選用GB/T1173-1995中規定的鋁硅合金。接口的本體才能推薦使用ZL104 | 合格 | |||
