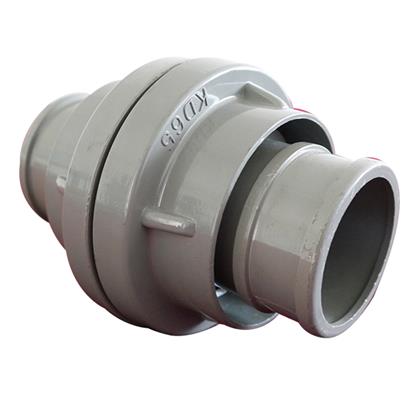

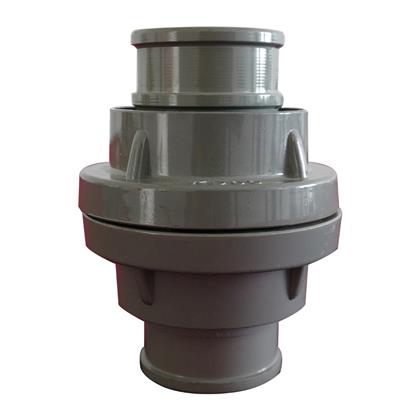

KD65內扣式接口
產品型號：KD65
產品介紹：KD型水帶接口是消防工作中常用的一種接口，主要用于水帶接長時水帶之間的連接，它是靠兩對扣爪內滑槽相連接的一種快速接口、具有連接簡便，解脫迅速的優點。 用于水帶與水帶、消防車，消火栓、水槍之間連接，以便輸送水或泡沫混合液進行滅火。它由本體、密封圈座、橡膠密封圈等零部件組成，密封圈座上有溝槽，用來 扎水帶。
| 序號 | 檢驗項目 | 標準要求 | 檢驗結果 | |||
| 1 |
基 本 尺 寸 /mm |
d | 63.5 0-0.74 | 63.46 | 63.28 | 63.33 |
| D | 111 0-1.4 | 109.92 | 109.97 | 109.87 | ||
| D1 | 98 0-0.87 | 97.86 | 97.74 | 97.82 | ||
| D2 | 90 0-0.87 | 89.89 | 89.96 | 89.79 | ||
| D3 | 76 +0.740 | 76.46 | 76.36 | 76.42 | ||
| m | 12 0-0.70 | 11.79 | 11.81 | 11.71 | ||
| n | 5.5±0.09 | 5.46 | 5.53 | 5.51 | ||
| L | ≥82.5 | 84.22 | 84.11 | 84.18 | ||
| l | 55 0-3.0 | 52.54 | 52.62 | 52.46 | ||
| 2 | 外觀質量 | 應符合GB12514.1中4.2的要求。 | 合格 | |||
| 3 | 標志 | 在接口表面醒目處應清晰地標出型號、規格、商標或廠名等永久性標志 | 合格 | |||
| 4 | 抗跌落性能 | 除內、外螺紋固定接口外，其他接口從1.5m高處自由落下5次，應無損壞。試驗后應能正常操作使用 | 合格 | |||
| 5 | 耐腐蝕性能 | 接口經96h連續噴射鹽霧腐蝕試驗后，接口表面應無起層、氧化、剝落或其他肉眼可見的點蝕凹坑。試驗后應能正常操作使用 | 合格 | |||
| 6 | 密封性能 | 在0.3MPa水壓下，不應發生滲漏現象 | 合格 | |||
| 在公稱壓力水壓下，不應發生滲漏現象 | 合格 | |||||
| 7 | 水壓強度 | 接口在1.5倍公稱壓力水壓下，不應出現可見裂縫或斷裂現象。試驗后應能正常操作使用 | 合格 | |||
| 8 | 操作力矩/N.m | 0.5～2.5 | 1.7 | 1.8 | 1.8 | |
| 9 | 材料 | 鋁鑄件應選用GB/T1173-1995中規定的鋁硅合金。接口的本體才能推薦使用ZL104 | 合格 | |||
