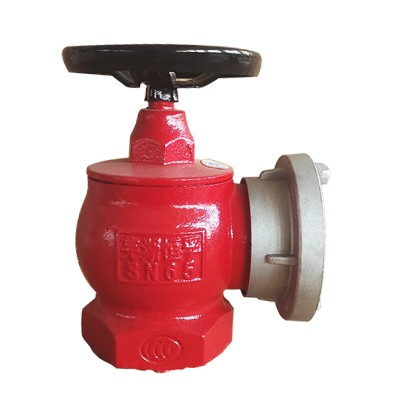

SN65室內消火栓
產品型號: SN65
產品特性:根據安裝結構分為內牙外牙兩種。室內消火栓是安裝在建筑物內消防管網上,向火場供水的帶有閥門的接口。它是工廠、倉庫、高層建筑、及船舶等室內固定消防設備,用于撲救建筑物內火災,通常安裝在消火栓箱內,與消防水帶和水槍等配套使用。
工作原理:室內消火栓的打開和關閉,是通過旋轉手輪,使閥桿作直線往復運動,閥瓣上的密封墊壓緊閥座時,室內消火栓處于關閉狀態。使用時,只需按手輪上開啟方向旋轉手輪,打開室內消火栓即可取水滅火。| 序號 | 檢驗項目 | 標準要求 | 檢驗結果 | |||
| 1 | 外觀質量 | 應符合5.1的要求 | 合格 | |||
| 2 | 材料 | 閥體、閥蓋和閥瓣 | 應符合GB/T9439規定的灰鑄鐵HT200或機械性能不低于HT200的其他金屬材料 | 合格 | ||
| 閥桿材料 | 應符合GB/T4423規定的鉛黃銅棒HPb59-1或力學性能、耐腐蝕性能不低于HPb59-1的其他金屬材料 | 合格 | ||||
| 閥桿抗拉強度(N/mm2) | >420 | 432.1 | ||||
| 閥座、閥桿螺母 | 應符合GB/T1176規定的銅合金ZCuZn38或強度及耐腐蝕性能不低于ZCuZn38的金屬材料 | 合格 | ||||
| 3 | 基本尺寸與公差 | 進水口管螺紋尺寸 | Rp2? | 合格 | ||
| 進水口螺紋深度 | 25±1 | 25.1 | ||||
| 關閉后高度 | ≤225 | 189.2 | ||||
| 出水口中心高度 | 71~100 | 70.3 | ||||
| 閥桿中心距接口外沿距離 | ≤120 | 107 | ||||
| 4 | 密封件 | 各密封部位均應配置密封件 | 合格 | |||
| 5 | 固定接扣 | 規格型式 | KN65 | 合格 | ||
| 密封性能 | 經密封性能試驗,應無滲漏現象 | 合格 | ||||
| 水壓強度 | 經水壓強度試驗,不應出現裂紋或斷裂現象。試驗后應能正常操作 | 合格 | ||||
| 6 | 手輪 | 型式和尺寸 | 應符合JB/T1962的規定 | 合格 | ||
| 直徑 | 120±1.5 | 121 | ||||
| 開關方向 | 手輪輪緣上應明顯地鑄出表示開關方向的箭頭和字樣 | 合格 | ||||
| 7 | 螺紋 | 應符合5.7的要求 | 合格 | |||
| 8 | 閥桿升降性能(N.m) | 閥桿升降應平穩、靈活,不得有卡阻和松動現象 | 合格 | |||
| 旋轉閥桿的最大力矩不得超過8.0N.m | 7.4 | |||||
| 9 | 開啟高度 | ≥21.7 | 23 | |||
| 11 | 水壓強度 | 閥體和閥蓋應能承受2.4Pa壓力,持續2分鐘不得有破裂和滲漏現象 | 合格 | |||
| 12 | 密封性能 | 閥座應能承受1.6MP壓力。持續2分鐘不得有滲漏現象 | 合格 | |||
| 其它連接部位應能承受1.6MP壓力,持續2分鐘不得有滲漏現象 | 合格 | |||||
| 13 | 壓力損失(MPa) | ≤0.02 | 0.012 | |||
| 14 | 耐腐蝕性能(N.m) | 經耐腐蝕性能試驗后,不應產生腐蝕損壞 | 合格 | |||
| 閥桿升降應平穩、靈活,不得有卡阻和松動現象 | 合格 | |||||
| 旋轉閥桿的最大力矩不得超過8.0N.m | 7.8 | |||||
| 閥體應能360°旋轉,且轉動應靈活 | 合格 | |||||
| 閥座應能承受1.6MP壓力,持續2分鐘不得有滲漏現象 | 合格 | |||||
| 其它連接部位應能承受1.6MP壓力,持續2分鐘不得有滲漏現象 | 合格 | |||||
| 15 | 標志 | 應符合9.1的要求 | 合格 | |||
